センタースプリング取り付け


たいがい社外チャンバーを組んでしまうとよほど全域重視のチャンバー じゃ 無い限りゼロ発進が鈍くなってしまいますよね。
そこで駆動系のセンタースプリングという部品でクラッチミートの回転数を高めて低速のダルさを無くすことが出来ます。

言っておきますがスクーターはATだからと言ってクラッチが無いなんてことは無いですよ〜。たまに「スクーターにクラッチなんて無いだろ!」と言う人も居 ますがそういう人に「スクーターにクラッチはあるぞ!」と堂々と言ってやりましょうw

自分はすでに社外品(デイトナ製)のセンタースプリングを組んでいるのですがこれは熱ダレが酷いので熱ダレしにくいと評判の良いカメレオンファクトリー製 に交 換したいと思います。

まずはプーリー交換同様クランクケースを割ってください。割り方はハ イスピードプーリー取り付け参照。
今回は右側のクラッチ側をばらしていきます。

とりあえずプーリー外さないとクラッチやベルトがばらしにくいのでプー リーを外します。

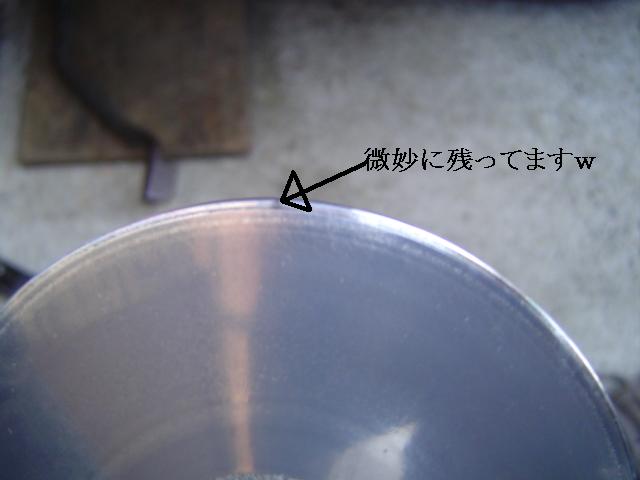

以前ペンで引いた線がまだ残ってます。。78`出しても使い切れないと言うことは使い切ればかなり伸びますね!使い切れればですけど(汗

毎度?おなじみプーリー外しの工具です〜。プーリー外す時は尖ってる方 を使いますが今回は裏側のピンを使います。

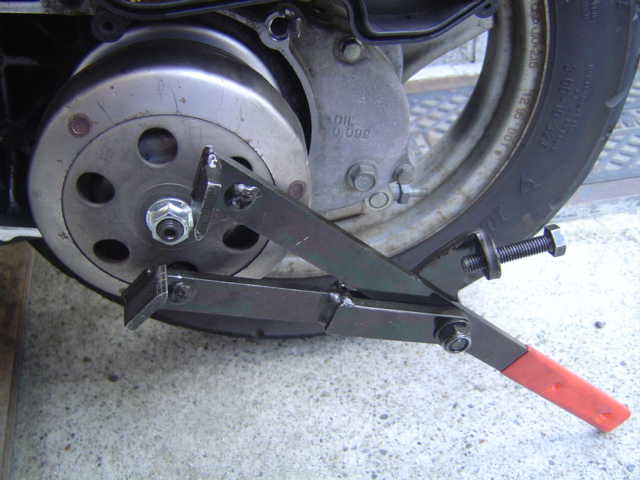

さてもうお分かりでしょうか?そうです、この穴にピンを入れてドライブ フェイスと同様に固定して、メガネレンチで真ん中のボルトを外します!

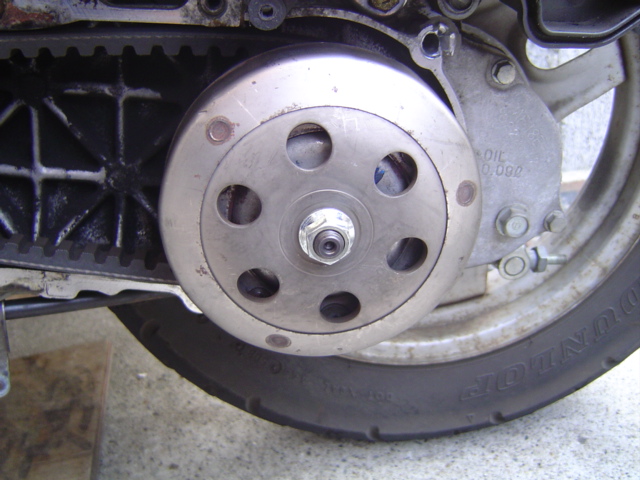

因みにこの穴の開いたカバー、「クラッチアウターカバー」といいます

こんな感じですね〜

真ん中のボルトはメガネで言う14番の大きさなので14番を用意しま しょう。

画像の通りです(笑

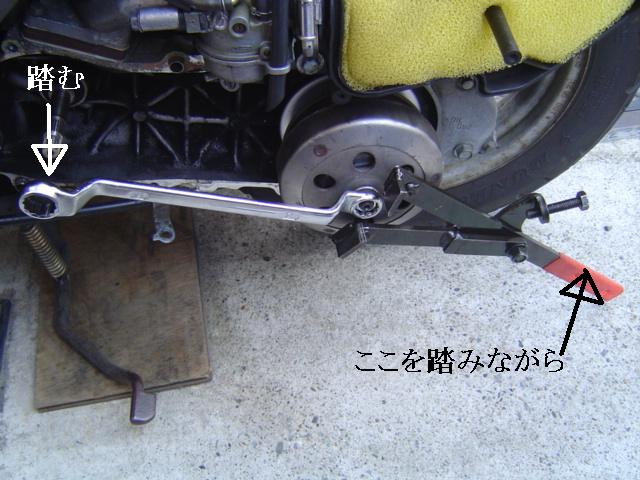

プーリー外しを右足で踏みながら、メガネを左足で体重を掛けながら踏みましょう。この時メガネがしっかりはまっていないとボルトをなめてしまうので気をつ けて下さい

はい、クラッチアウターが外れました〜。左がクラッチアウターで、右が クラッチです。これは普通にシャフトから引っこ抜けば取れます

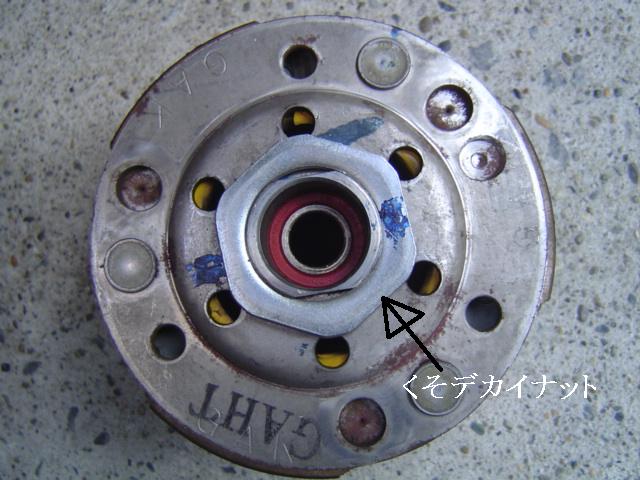

そして、この中に入っている黄色っぽいものがありますね?あれが圧縮さ れたセンタースプリングです。このスプリングを外すには真ん中のくそデカイナットを外さなければいけません。
このナットの大きさは39mmなので専用工具が無いと外れません。専用工具は最寄のバイク屋さんに「スクーターレンチ」と書いて売ってるはずです。

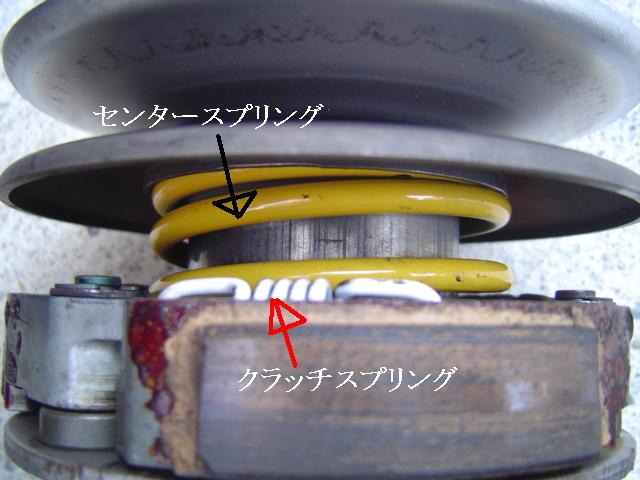

上から見るとこんな感じですねー。色々説明してると長くなるのでこの辺 の仕組みについては他のHPでお願いします(アホか

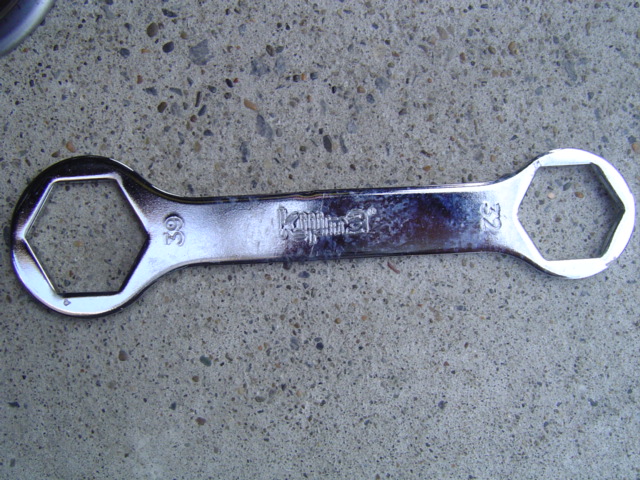

こちらがスクーターレンチです。ナップス横浜店で\1500位で売って ました

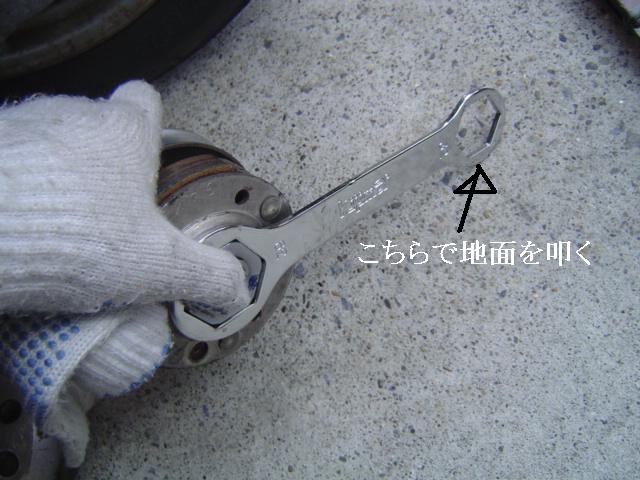

クラッチのナットにスクーターレンチをはめて画像のようにしてくださ い。このナットはかなり硬くしまってますがこの方法を使えば絶対外れます。
因みにこの方法、どうやら「ラッコ」と言うみたいです。理由はラッコが貝を割る姿に似ているからだそうですw
ググってたら出てきましたww
(元ネタ発案の方ゴメンナサイm(__)m)

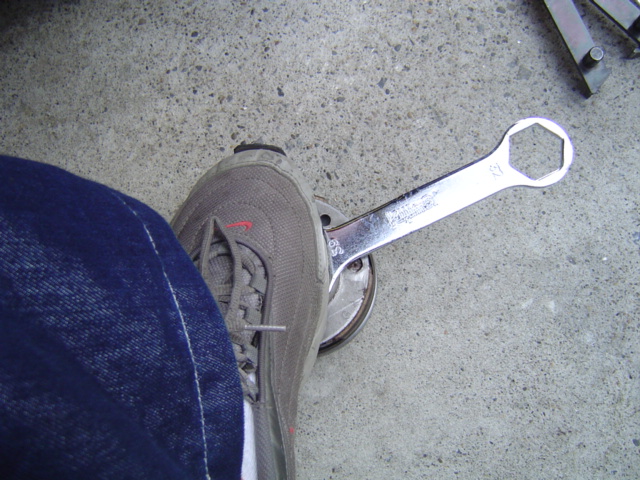

ラッコである程度緩めたら今度は足で踏みながらレンチを回しましょう。

何故足で踏むかというとセンタースプリングは圧縮されながら装着されているのでナットが緩まると圧縮されていたスプリングが急に戻ろうとするので、普通に 外すとクラッチのアッパーカットをくらって死ねますので気をつけて下さい

ダセー靴orズボンはいてんじゃねーよとか言う突っ込みはナシでw
靴はNIKEでズボンはDADAですが何か問題でも?w

はい、寿命が縮まる思いをしながらやっと外せました〜(汗
黄色いのがデイトナの3%UPセンスプで、右側のがクラッチ本体です。
スプリングの下にあるのはトルクカムといいます

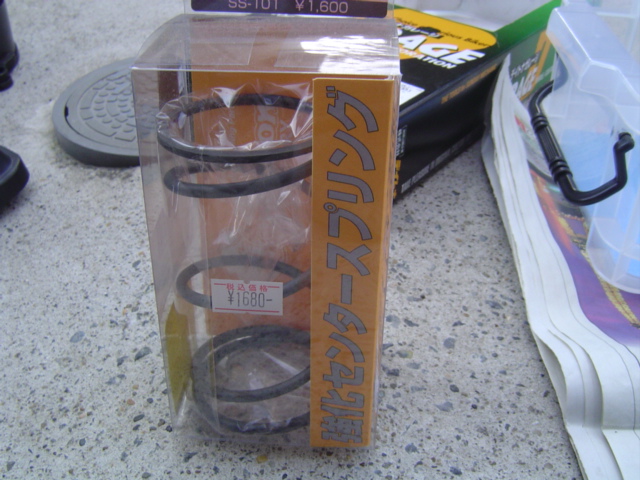

そして、こちらが今回組むスプリング、カメレオンファクトリーの15% UPセンスプです。デイトナの3%UPに比べ数字的には5倍の硬さですがぶっちゃけデイトナのより柔らかいです(爆
組み込む時誤ってセンスプをぶっ飛ばしてしまい、どっかへ消えてしまい泣きそうになりながらバイトだったので渋々デイトナのを組み込んでバイトに向かいま した。バイトからネガティブモードONのまま帰ってきてシートを掛けようとしたらころんと何かが・・・。「あ、あった」ってなことでシートの中にぶっ飛ん でました。この日は既にPM10:30を過ぎていたので組み込みは次の日に行いました。

                   ★インプレ★
これはかなり良いですよぉ〜!やっぱり評判良いだけありますね・・・。加速は熱ダレしてないデイトナセンスプより若干良い感じで、デイトナのようにすぐ熱 ダレせずにちょっとやそっと走っただけじゃ加速はいつも一定です。試しにフルスロットルくれてみるとデイトナの時よりクラッチミートの回転数がかなり上 がってました〜。
そんで気になる最高速!ですがデイトナとあまり変わらず・・・。75は必ずオーバーするんですがここからの伸びが無い・・・。ベルトの磨耗も考えられるの で今度ドライブフェイスと一緒に交換しようと思います。ですが熱ダレせずに加速UPするので総合的にはかなりオススメですよ!
